隨著《智能航運2030行動計劃》等政策深入推進，船舶導航雷達正從傳統脈沖雷達向全固態、多功能、高可靠方向加速演進。新型固態導航雷達不僅要實現全天候遠距離目標探測，還需融合海圖、AIS等多源信息，支撐智能避碰與雷達健康管理，對核心控制硬件的算力、擴展能力及惡劣環境適應性提出嚴苛要求。

針對這些需求，阿普奇依托Intel? 6~9代桌面級處理器平臺，推出船載計算機E7QS-Q170的船舶固態導航雷達解決方案，該方案以E7QS-Q170為計算核心，精準應對船舶導航雷達在嚴酷海洋環境下的三大關鍵挑戰，打造穩定可靠、擴展靈活的新一代雷達系統。

痛點①：復雜海況下長期高可靠運行難題

客戶挑戰：

船舶雷達長期暴露于高濕、鹽霧、劇烈振動及持續顛簸的海洋環境中，普通工控硬件易出現腐蝕、接觸不良、硬盤損壞甚至系統崩潰。客戶要求控制核心必須能在持續振動、寬溫變化及不穩定的船舶電力下實現7×24小時無間斷穩定運行，并具備快速自我恢復能力。

阿普奇方案：

1. 工業級加固設計： 核心電路進行防潮、防鹽霧三防處理，抗振動達3Grms、抗沖擊達30G，從物理層面抵御海洋環境侵蝕。

2. 寬壓隔離供電： 支持18~36V直流寬壓輸入，并采取隔離濾波設計，有效抑制船舶電網波動與浪涌，保障系統供電穩定。

3. 智能運維系統： 內置阿普奇云控手硬件與IPC小助手軟件，協同IPC大管家遠程運維平臺，實時監控CPU、內存、硬盤及系統進程。一旦出現異常卡死、硬盤故障或系統崩潰，可自感知并自動重啟、主動恢復系統，無需人員親赴現場，大幅降低停機風險。

價值成果：

系統在持續振動及寬溫環境下穩定運行，故障概率顯著降低；借助門童系統實現無人值守下的自我恢復，遠程維護成本大幅縮減，切實保障船舶航行中雷達數據的連續性。

痛點②：多傳感器融合與復雜擴展瓶頸

客戶挑戰：

新一代雷達系統需同時接入GPS、AIS、羅經、聲光報警器、雷達天線控制單元等多種傳感器與執行機構，對外部總線接口、串口類型及數量提出了非常多元化的要求。客戶原有控制器接口單一，難以在兼顧信號隔離的同時集成全部功能模塊，嚴重制約整機功能升級。

阿普奇方案：

● 多路原生串口：4個DB9串口，2路支持RS232/422/485全協議切換，靈活適配不同傳感器。

● 極致模塊擴展：通過MXM擴展插槽可選配多路光電隔離串口、獨立網口或GPIO，確保長距離信號完整性；通過PCIe與Mini PCIe插槽可擴展4G/5G/WiFi模塊，實現岸船數據鏈路。

● 多顯示與存儲擴展：VGA+DVI-D+DP+內部LVDS/eDP四路顯示，支持獨立海圖與雷達界面多屏聯動；免工具快速更換2.5英寸硬盤倉與M.2 NVMe插槽，滿足海量航跡數據本地存儲需求。

價值成果：

單臺控制器完成多設備功能集成，多路隔離串口確保雷達與傳感器間數據傳輸穩定無干擾，系統集成度與可靠性同步提升，客戶整機物料與布線成本顯著降低。

痛點③：有限空間下的部署與維護挑戰

客戶挑戰：

船艙控制柜空間有限，傳統工控機體積大、安裝方式單一，難以緊湊部署。同時，設備一旦安裝完畢，后續拆卸維護極為不便。客戶希望控制器既緊湊小巧，又能支持靈活的安裝方式，便于日常檢修與快速更換。

阿普奇方案：

● 緊湊機身：整機尺寸僅268×194.2×159.5mm，結構高度集成，可輕松嵌入各類控制柜。

● 多姿態安裝： 支持VESA、壁掛、桌面三種安裝方式，滿足不同船型、不同艙位的空間約束。

● 獨立散熱與免工具維護： CPU與機箱獨立散熱設計，適應密閉柜內高溫環境；硬盤、門蓋等關鍵部件均采用免工具或快捷拆卸設計，縮短現場維護耗時。

價值成果：控制器在極有限空間內快速部署，輕松嵌入客戶現有雷達控制柜；維護期間停機時間縮短，備件更換可在分鐘內完成，完全匹配船舶緊湊、高效的作業節奏。

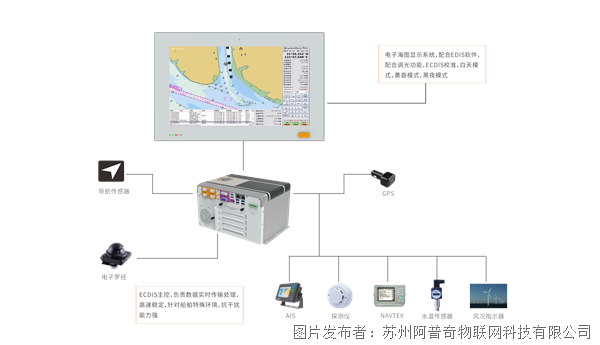

阿普奇船舶固態導航雷達產品方案

方案的高可靠落地，離不開船載計算機E7QS-Q170的強大性能支撐。該產品以強擴展、高可靠、全接口的工業級設計，精準承載船舶雷達數據處理、目標跟蹤與智能避碰等高密計算任務。

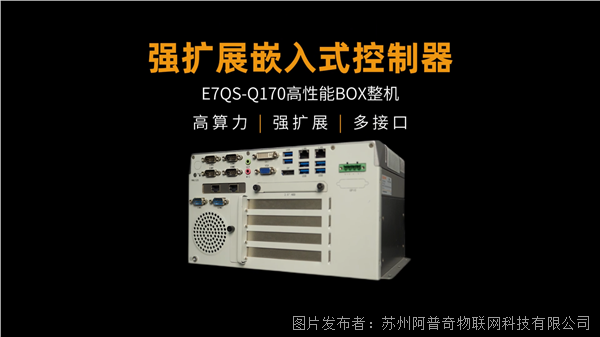

船載計算機E7QS-Q170 ：

搭載Intel? 6~9代酷睿/奔騰/賽揚桌面級處理器與Q170芯片組，最高支持64GB雙通道DDR4內存，從容應對雷達回波多幀緩存與實時分析。存儲采用SATA3.0免工具硬盤倉，支持M.2 NVMe擴展。接口涵蓋2×千兆網口、6×USB 3.0、4×DB9串口（含RS232/422/485），顯示輸出配備四路接口，最高支持4K@60Hz。整機支持9~36V寬壓供電，工作溫度-20~60℃，通過振動沖擊及電磁兼容性認證，可選PCIe/PCI、MXM、aDoor等擴展套件是船舶雷達、海圖系統等航海智能裝備理想的嵌入式計算核心。

阿普奇以扎實的嵌入式硬件功底、深厚的擴展設計能力和智能化的運維工具，為海洋電子客戶提供了從實時數據采集到多傳感器融合、從緊湊可靠部署到遠程自主運維的完整工控方案。三大痛點逐一攻克，攜手推動船舶導航系統向全固態、高智能、高可靠方向持續進化。
