在醫用呼吸面罩規模化生產中，尺寸精度直接決定產品佩戴密封性、面部適配性與臨床使用安全性。傳統檢測手段早已無法適配高標準、高效率的量產質檢需求，光子精密QM系列大視野成像測量方案，針對性破解透明醫用塑料工件檢測難題，實現面罩尺寸高效全檢。

一、行業痛點：傳統測量模式的兩大核心瓶頸

呼吸面罩主體的總長、總寬、鼻梁弧度、邊緣貼合輪廓等關鍵尺寸，是保障面罩與不同臉型患者完美適配的核心參數。注塑生產過程中，模具磨損、工藝參數波動、原料特性差異，都會引發工件尺寸偏差，一旦不合格品流入市場，將直接影響使用效果。

當前行業普遍采用的手動卡尺抽檢+輪廓樣板定性比對模式，存在難以規避的短板：

• 效率極低，無法全檢：單件手動測量耗時2-3分鐘，僅能實現小比例抽樣檢測，批量生產下漏檢風險極高，無法做到100%質量把控；

• 定性檢測，無精準數據：卡尺僅能測量簡單線性尺寸，鼻梁弧度、邊緣曲線等復雜輪廓無法量化，樣板比對完全依靠肉眼判斷，無具體偏差數值，質量管控缺乏數據支撐。

核心痛點總結：效率不達標、精度不夠用、數據不完整，傳統模式已成為醫用面罩量產質控的關鍵阻礙。

二、成像難題：透明醫用塑料的光學檢測壁壘

呼吸面罩多采用醫用PC、PP透明塑料注塑成型，這類材質特性讓普通光學測量設備頻頻“失靈”，也是自動化檢測難以落地的核心技術障礙：

• 光線穿透工件后，內部發生多重折射與散射，成像出現虛假邊緣、輪廓模糊斷層，設備無法識別真實物理邊緣；

• 面罩光滑曲面易形成鏡面反射，導致圖像局部高光過曝，邊緣特征被淹沒，常規邊緣提取算法直接失效；

• 立體曲面輪廓進一步加劇光線紊亂，單光源成像無法完整捕捉全輪廓細節，檢測精度無從保障。




三、QM系列技術方案：大視野成像+智能算法，破解檢測難題

針對醫用呼吸面罩的材質特性與檢測需求，光子精密QM系列閃測儀打造專屬測量方案，從光源配置、算法優化到數據輸出，實現全流程自動化精準測量。

1. 多元光源組合，攻克透明材質成像難題

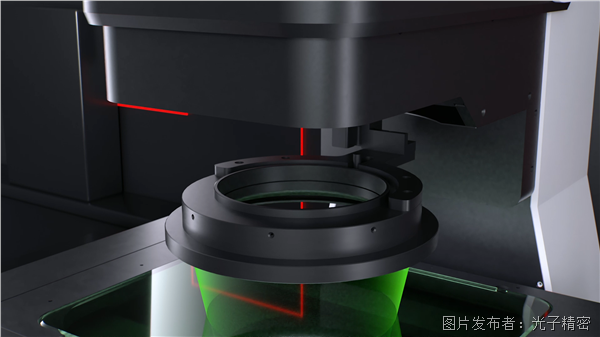

摒棄傳統單光源模式，光子精密QM系列閃測儀采用背光源為主、低角度環形前光源為輔的交替頻閃方案，從根源解決光學干擾：

• 遠心背光源：輸出均勻平行透射光，讓工件邊緣形成高對比度明暗分界，清晰勾勒完整外輪廓，杜絕折射模糊問題；

• 低角度環形前光源：360°環繞投射，有效抑制曲面表面反光，消除高光過曝區域，強化邊緣細節；

• 毫秒級頻閃成像：雙光源單次交替曝光，快速融合生成高清晰度全輪廓圖像。

2. 亞像素級算法，精準鎖定真實邊緣

搭載自研亞像素級邊緣檢測算法，突破透明材質成像局限，實現微米級精準定位：

• 對灰度漸變邊緣進行超高分辨率插值計算，邊緣定位精度優于單個像素尺寸，捕捉微米級微小偏差；

• 通過邊緣強度篩選、連續性雙重判斷，自動剔除折射產生的虛假邊緣，精準鎖定工件真實物理輪廓，避免誤識別。

3. 輪廓智能比對，數據一鍵輸出

測量流程全程自動化，無需人工繁瑣操作，數據輸出直觀完整：

1. 模板建立：預先導入面罩CAD模型，或測量標準件生成基準模板，預設公差范圍；

2. 自動比對：實測輪廓與基準模板自動最佳擬合對齊，無需人工找正、打點；

3. 數據輸出：同步輸出長度、寬度實測值及偏差、全輪廓度偏差云圖、左右對稱度差值，數據直觀可追溯。

醫用耗材的質量管控，容不得半點馬虎。光子精密QM系列大視野成像測量方案，精準攻克透明塑料工件成像與測量難題，為呼吸面罩規模化、標準化生產提供高效、精準的自動化質檢支撐，助力醫療耗材行業實現品質與效率雙重升級。
