在消費電子、汽車電子、工業控制及航空航天等領域，PCB 電路板的三防漆（Conformal Coating）是抵御潮濕、鹽霧、粉塵與振動侵蝕的關鍵防護層。依據 IPC?CC?830B 標準，三防漆干膜厚度通常需控制在20μm–100μm區間，厚度不足會導致防護失效，過厚則影響散熱、可維修性與焊點應力。丙烯酸、聚氨酯、硅膠等透明 / 半透明漆膜、PCB 復雜表面與柔軟涂層特性，讓傳統檢測難以兼顧精度、無損、在線、全檢四大需求。本文基于分光干涉測厚技術，泓川科技推出 IRC5030?S 控制器搭配 IRP?T50 探頭的專用方案，實現 PCB 三防漆非接觸、高精度、自動化厚度測量，全面滿足品質管控與產線效率升級需求。

行業痛點分析

PCB 三防漆多采用噴涂、浸涂、選擇性涂覆等工藝，厚度一致性直接決定產品可靠性，行業普遍面臨四大檢測難題：一是厚度窗口窄，20μm–100μm的控制區間要求測量精度優于 **±0.1μm**，且同板差異需控制在 **±10μm** 內；二是漆膜多為透明 / 半透明，傳統光學難以區分界面信號；三是 PCB 表面包含基材、銅箔、焊盤、引腳等多種材質，反光差異大，普通設備易測不準；四是涂層柔軟易損傷，接觸測量會留下壓痕或劃傷。

當前傳統方法均存在明顯短板：目視檢查無法量化，誤差超 **±20μm**；渦流法僅適用于金屬基底，對絕緣區域無效；超聲波需耦合劑，不適合微小區域；接觸探針易破壞漆膜；劃格法為破壞性檢測，只能抽樣無法全檢。這些問題導致涂覆工藝難以閉環控制，不良流出率高、返工成本高、車規 / 航規質量體系難以達標，成為 PCB 防護制程的核心質控瓶頸。

解決方案介紹

本方案采用IRP?T50 測厚探頭 + IRC5030?S 分光干涉測厚儀控制器為核心，搭配 XYZ 運動平臺、上位機或 PLC，構成完整在線 / 離線PCB 涂層測量系統，專為透明 / 半透明三防漆檢測設計。

系統組成與工作流程

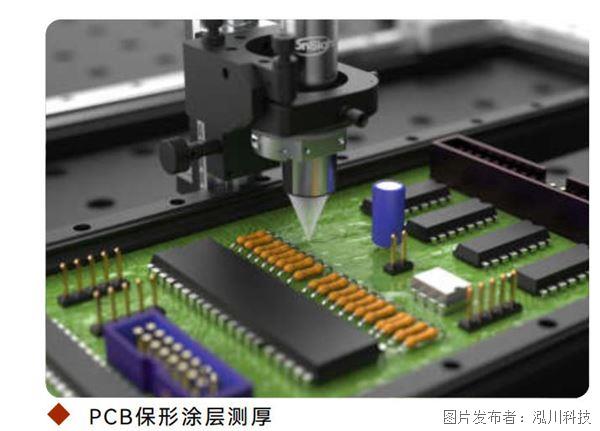

1. 探頭垂直對準 PCB 待測點，保持50mm安全工作距離，非接觸定位；

2. 寬光譜光源照射漆膜，同時在漆層上表面與 PCB 基材界面產生反射；

3. 兩路反射光形成干涉光譜，由泓川科技 IRC5030?S 高速采集與高精度解析；

4. 系統實時輸出厚度值，支持閾值報警、數據存儲與追溯；

5. 配合自動化平臺可實現多點全域掃描，完成100% 全檢。

分光干涉技術原理

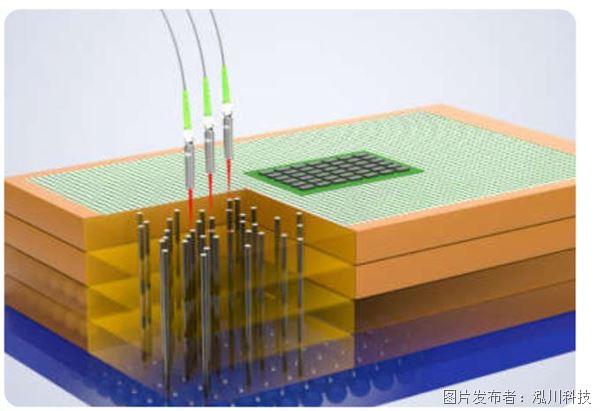

寬譜光入射透明三防漆時，分別在漆膜上表面與漆膜?基材界面反射，形成兩組反射光干涉。干涉條紋的間距、數量與厚度嚴格對應，控制器通過光譜分析精準計算膜厚，對透明 / 半透明涂層具備天然優勢，不受基材材質與反光影響。

系統核心優勢

• 非接觸測量：全程無觸碰，不壓痕、不劃傷柔軟漆膜；

• 透明膜適配：完美測量丙烯酸、聚氨酯、硅膠、Parylene 等透明涂層；

• 基材不挑剔：在 FR?4 基材、銅箔、焊盤、引腳上均可穩定測量；

• 微小光斑：約50–100μm光斑，可測引腳間、焊盤旁狹小區域；

• 高速在線：毫秒級響應，支持產線高速節拍；

• 多層解析：可識別復合涂層，滿足高端制程需求；

• 高性價比：對比基恩士、菲希爾等進口品牌，采購成本降低30%–50%，本地化服務響應更快。

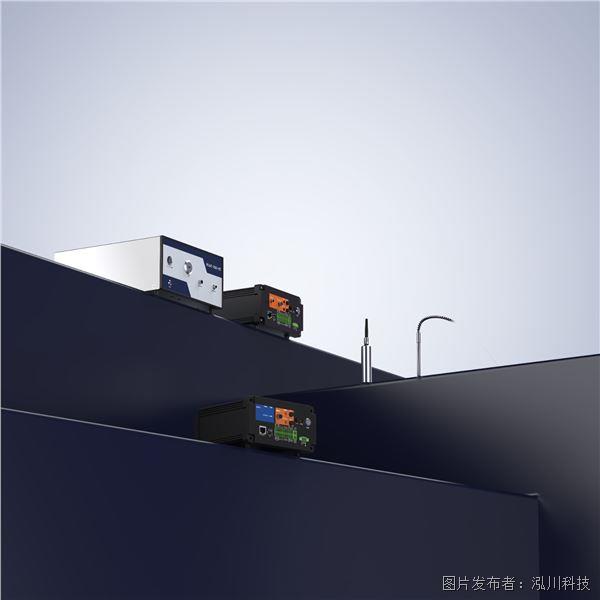

IRC5030?S 具備高精度信號處理、多通道數據輸出、友好操作界面，可無縫對接自動化產線。

應用效果與實測數據

該方案在某汽車電子 PCB 廠商、某消費電子制造企業批量應用，實驗室標定與產線實測數據如下：

表 1：核心測量性能實測數據

測試項目

實測結果

行業要求

達標情況

表 2：傳統方法 vs 分光干涉方案對比

檢測方式

精度

是否無損

是否全檢

效率

適用場景

表 3：產線應用效益數據

效益指標

改善前

改善后

提升幅度

實測證明，本方案在電路板漆膜厚度與透明涂層測量場景中，穩定性、精度與效率均達到行業領先水平。

總結

泓川科技 IRC5030?S+IRP?T50三防漆測厚方案，以分光干涉測厚技術為核心，徹底解決 PCB 三防漆透明、超薄、復雜表面、無損檢測的行業痛點，實現高精度、非接觸、自動化、全流程質控。方案廣泛適用于消費電子、汽車電子、工業控制、航空航天、戶外 LED 等各類 PCB 涂覆制程，可兼容絕大多數透明 / 半透明防護涂層。

作為國產高精度光學測厚代表，本方案性能對標國際一線品牌，兼具成本與服務優勢，有效打破進口壟斷，助力電子制造企業實現檢測設備國產替代。
