晨控CK-GW08S-EIP與基恩士KV-X520系列PLC配置EtherNetIP通訊連接手冊

CK-GW08S是一款支持標準工業通訊協議的網關控制器,方便用戶集成到PLC等控制系統中。系統還集成了8路讀寫接口，用戶可通過通信接口使用協議對8路讀寫接口所連接的讀卡器進行相對獨立的讀寫操作，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-GW08S系列產品的EtherNetIP通訊協議與基恩士進行通訊配置說明。

0、準備階段

l RFID軟件：RFID_Tool

l 多通道網關控制器：CK-GW08S-EIP

l 工業RFID讀寫器：CK-FR03-A01

l PLC軟件：KV STUDIO

l PLC型號：基恩士KV-X520

l 交換機：標準交換機

1、修改設備IP

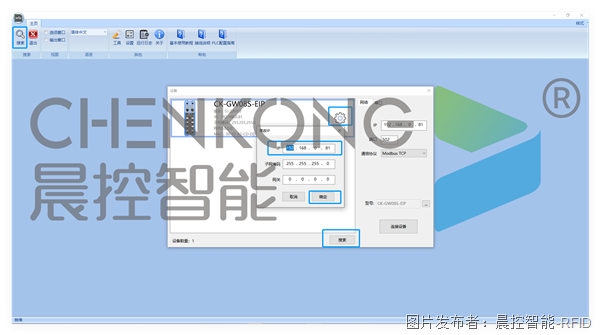

打開RFID_Tool軟件

搜索設備

點擊設備齒輪，修改改IP，點擊確定保存

2、添加設備文件

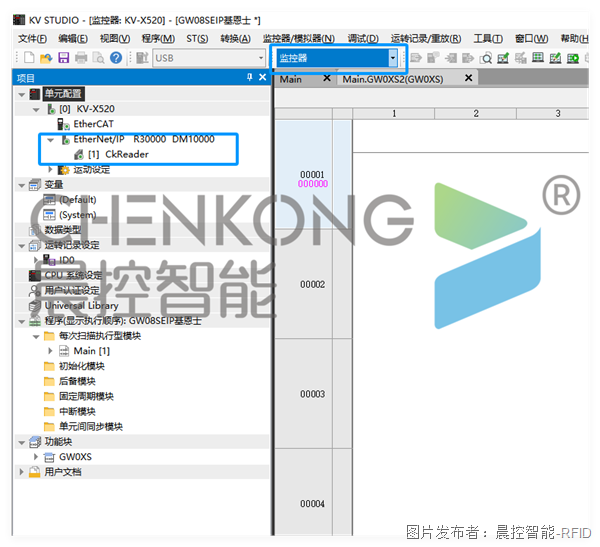

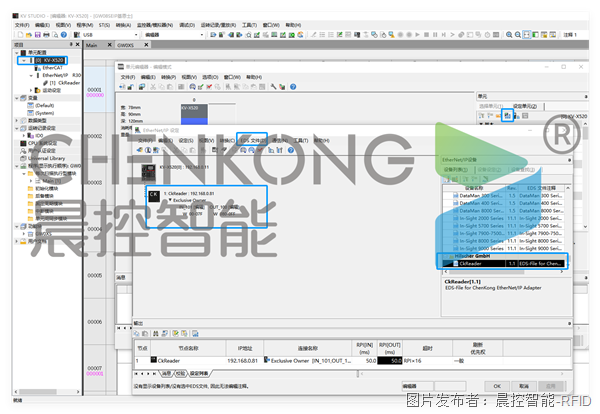

打開PLC的EtherNetIP設置

在EDS文件中選擇登錄，選擇設備文件登錄

選擇剛剛添加的設備文件，添加設備

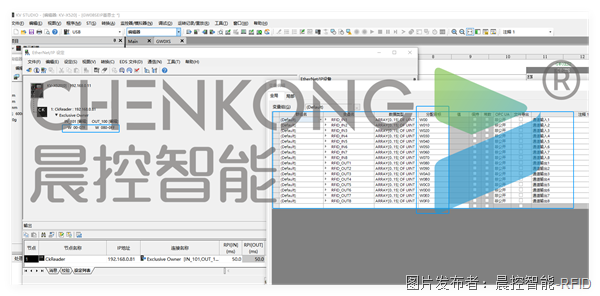

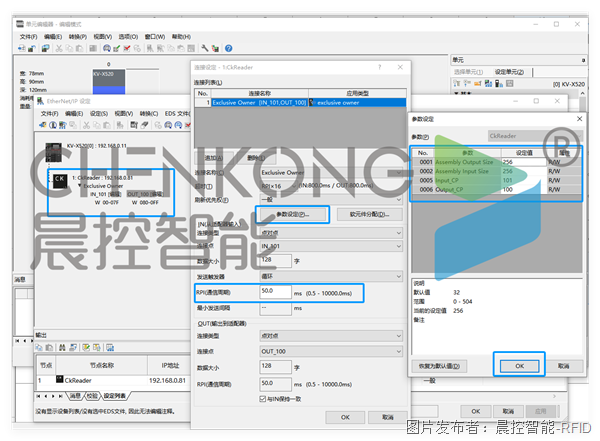

3、設置設備參數

配置設備IP

映射數據輸入輸出設置256byte

RPI速率（越低通訊速率越快）

點擊應用保持

4、下載配置

將配置下載到PLC，完成連接

5、添加映射變量

在全局變量中添加輸入輸出數組各8各個，分別對應8個通道輸入輸出

分配目標為設置的地址

6、功能塊說明

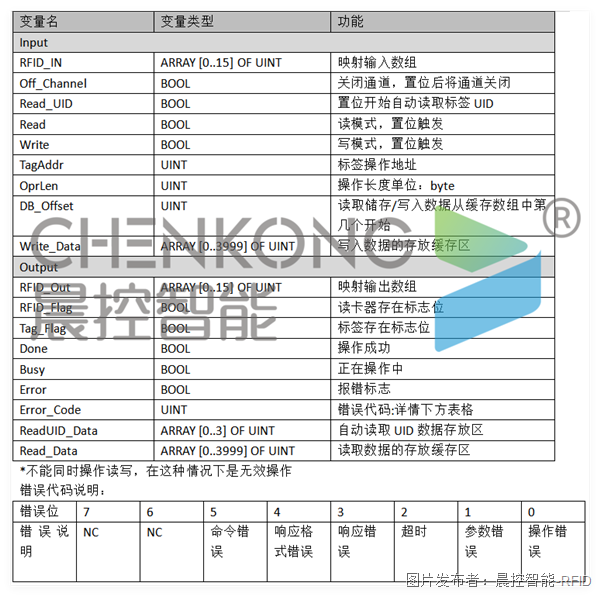

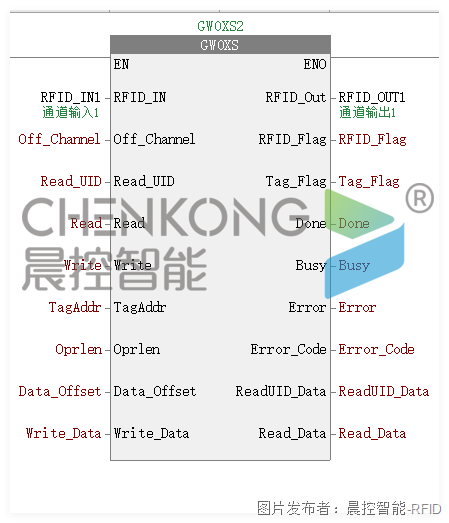

功能塊引腳說明

自動讀取UID數據

置位READUID

在標簽在位時自動讀取標簽的uid數據

讀取的數據換成在UID緩存區中

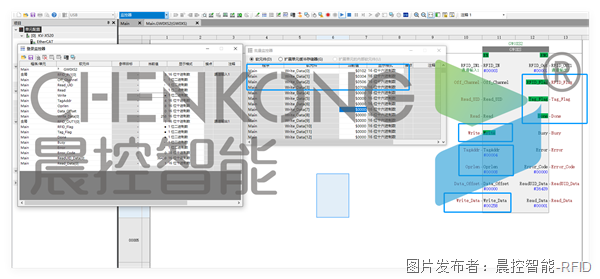

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成

讀取用戶數據操作

置位Read

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
