一、簡介

自動扎線機是一種將市面上的普遍的電源線、USB線等通過機械動作繞線成捆的機械。主要分4大部分，排線、繞線、夾線、扭線。這四部分動作均用伺服或者步進電機完成，工作人員只需要將線料放好通過設定繞線圈數、扭線圈數等就可以完成一條線的扎線動作。

二、工藝要求

1、能控制四臺伺服電機旋轉：繞線電機、排線電機、取線電機、扭線電機。

2、繞出來的線盡量緊密排列，精度要求不高、機械振動要小、產量要高。

三、方案

 1、觸摸屏采用LEVI-700L，PLC采用LX3V-40MT4H帶四路高速脈沖可以控制四個伺服旋轉。

  2、排線電機和繞線電機的速度可以簡單遵循一個算式, 排線電機和繞線電機的速度匹配，排線為a，

絲桿導程位L，繞線電機轉速為b,線徑為D。則遵a*L==b*D

四、程序相關

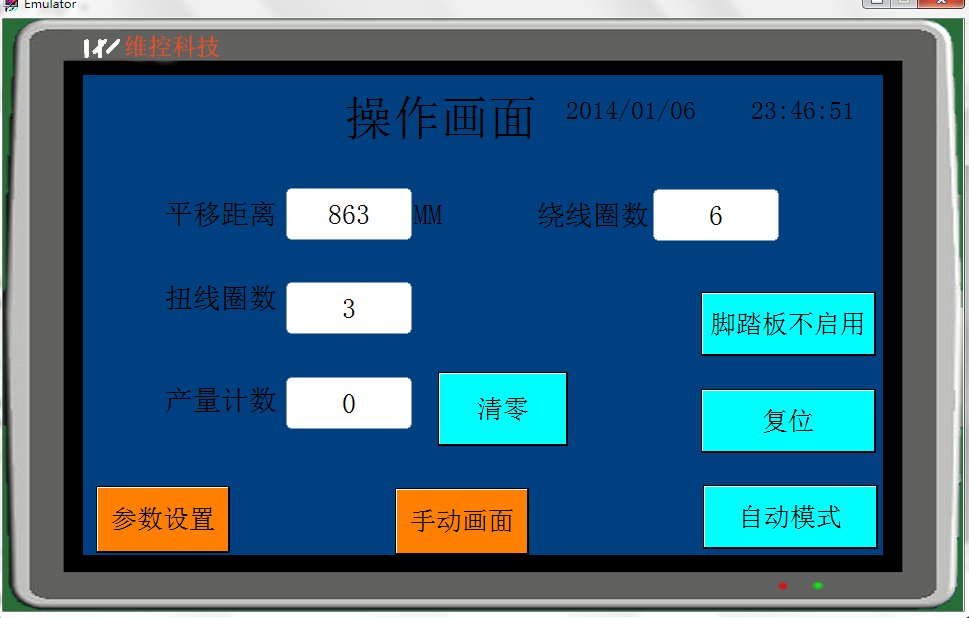

1、操作畫面：此畫面主要設置平移的行程、繞線圈數、扭線圈數，產量顯示。

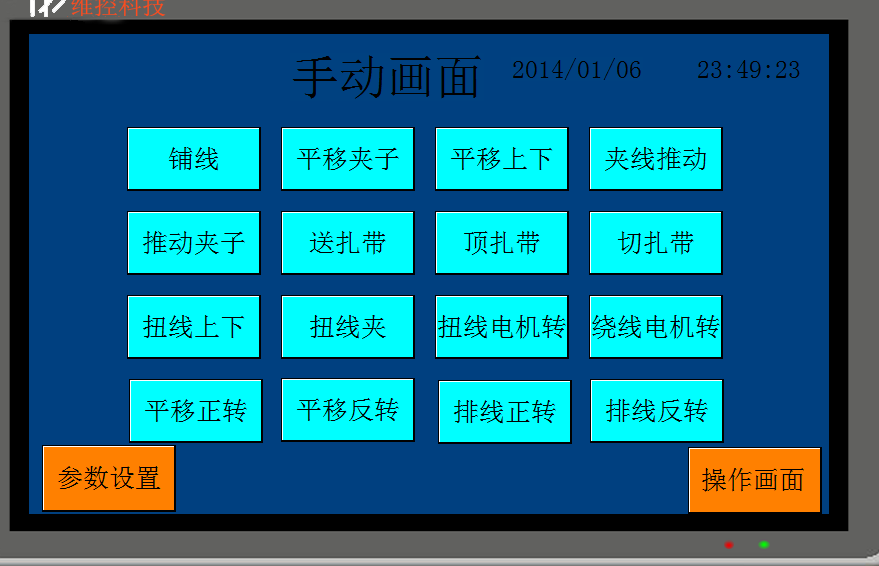

2、手動畫面：在手動模式下可以強制氣缸輸出，電機轉動。

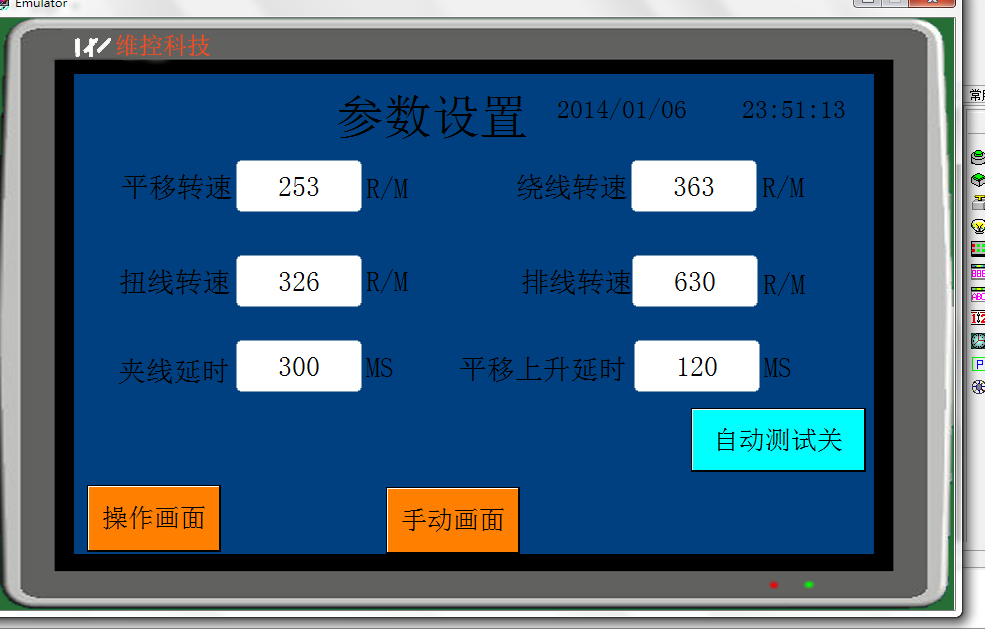

3. 參數設置：此畫面可以設置各個電機的轉速，自動測試模式開啟后扎線將不停的循環工作。

4、工程設計要點：（1）伺服的定位和回原點

                    （2）腳踏開關信號輸入的限制，保證在任何情況下工人隨意按動不產生誤動作
