MOTEC  CNC 切割機系統

0 引言

在機械加工過程中，板材切割常用方式有手工切割、半自動切割機切割及數控切割機切割。手工切割靈活方便，但手工切割質量差、尺寸誤差大、材料浪費大、后續加工工作量大，同時勞動條件惡劣，生產效率低。半自動切割機中仿形切割機，切割工件的質量較好，由于其使用切割模具，不適合于單件、小批量和大工件切割。其它類型半自動切割機雖然降低了工人勞動強度，但其功能簡單，只適合一些較規則形狀的零件切割。數控切割相對手動和半自動切割方式來說，可有效地提高板材切割地效率、切割質量，減輕操作者地勞動強度。經過幾十年的發展，數控切割機在切割能源和數控控制系統兩方面取得了長足的發展，切割能源已由單一的火焰能源切割發展為目前的多種能源(火焰、等離子、激光、高壓水射流)切割方式；數控切割機控制系統已由當初的簡單功能、復雜編程和輸入方式、自動化程度不高發展到具有功能完善、智能化、圖形化、網絡化的控制方式； 驅動系統也從的步進驅動、模擬伺服驅動到今天的全數字式伺服驅動。切割機行業雖然在機械和控制水平上與國外產品差別不大，但對國外控制系統了解不透，只停留在會應用的水平；國內控制系統研發投入少，現有的一些國產切割機系統存在功能較少，運行不穩定，操作繁瑣等問題。我公司結合多年切割機生產廠家實際經驗，開發出MOTEC切割機系統，采用工業計算機及專業運動控制軸卡為硬件平臺，基于Windows平臺，具有功能強大、運行穩定、操作簡單等特點。

 1 系統介紹

1.1 系統性能

（1） 控制精度±0.001mm，最高運行速度60m/min。

（2） IO最大擴展256。

（3） 控制伺服軸最大可擴展8個。

（4） 數量龐大圖形庫，可進行編輯圖形，套料，校正，重復，斷點記憶等功能，界面友好，易于操作。

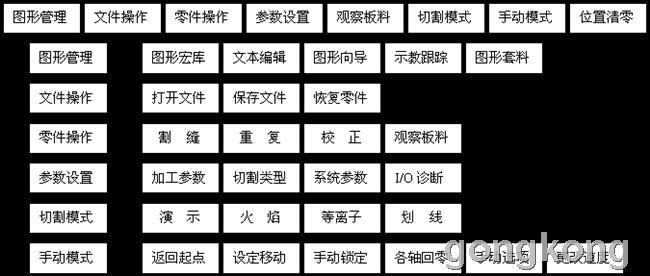

1.2 菜單結構

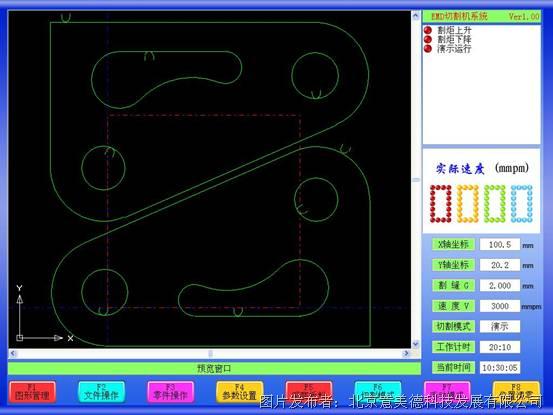

1.3 主界面

2 功能介紹

2.1 設置參數

可設置與加工、操作有關的各個控制參數，通過參數的合理設置，可使加工效果達到最佳。

2.2 圖形庫

從圖形庫選擇想要的形狀圖形，近60個常用工業圖形。并鍵入你想要的尺寸參數，也可更改代碼。

 2.3編輯功能

可對零件進行文本修改，方法多樣。進入文本編輯，可直接更改代碼。進入圖形向導，修改代碼隨時產生圖形。進入示教跟蹤，可根據設備移動位置進行示教編程。

2.4 套料功能

可將多個不同形狀的圖形庫中零件或已生成的加工程序零件組合在一起，并可進行縮放比例、旋轉、鏡像、移動等操作，最后生成加工程序。此功能有利于減小廢料，提高加工效率。

2.5 數據變換鏡像功能：

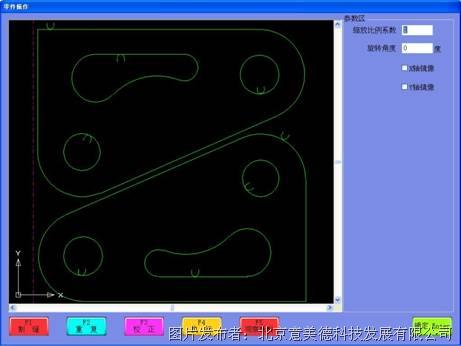

該功能可沿X 軸或Y 軸或中心產生鏡像。旋轉功能：該功能用于旋轉當前工件。比例功能：以可編程比增大或減小當前工件。重復功能：該功能將以直線排列、交錯排列、套料排列復制工件圖紙。

2.6 鋼板校正

沿X 軸或Y 軸任意選擇鋼板邊沿上的兩點，即可自動計算旋轉角度，并可回到起始點。根據選定的基準角點計算程序起點的位置，并自動運動到加工程序的起點位置。

 2.7 手動運行

使用方向鍵進行手動移動設備，并可進行快速直線切割與直線劃線。

2.8 切割運行

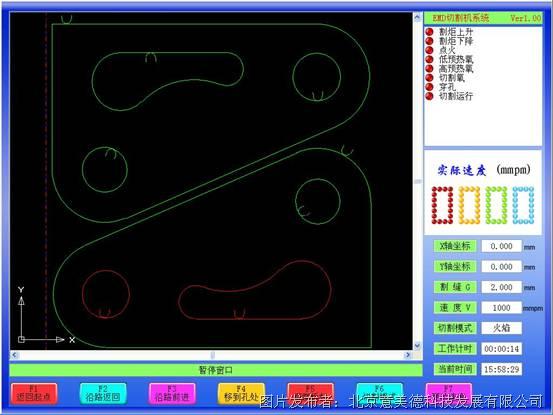

可方便選擇各種切割模式，執行代碼之前先分析代碼段以便優化輪廓切割結果。切割時增加/減小按扭可以優化機器切割速度。切割丟失后或按暫停鍵進入暫停界面，可以使用沿路返回/沿路前進，離開路徑穿孔和返回路徑，以及移動零件等功能恢復切割。

 2.9 故障記憶

能恢復故障或斷電時切割零件，進行繼續切割。

2.10 軟件升級

當您有特殊的需求時，或系統軟件功能升級時，通過E_mail 接收由我公司發出的更新軟件，升級系統軟件。

3 結束語

EMD切割機系統是一套功能強大的切割機軟件，現已應用一些切割機生產廠家中。此系統工作穩定，控制精度高，受到廣大用戶一致好評。
