一、前言
                              天然氣長輸管道場站調壓計量系統主要用于計量、設定、調節下游用戶用氣流量及供氣壓力，以保證平穩供氣。根據用戶用氣情況，一般設計有2～3條計量支線（2條主要支線一備一用），通過切換支線來滿足不同的流量需求。這種調壓計量區的典型設計雖然可以保證連續平穩用氣，但下游用戶得不到持續穩定的供氣流量，存在較大峰谷差的工況，而且這種設計難以及時有效地調控氣量發展的全過程，對于氣量調配、計量漏失、峰谷差等日益突出的生產問題缺乏有力的調控手段。
                                  二、流量調節閥的技術改造
                                  1、存在的問題

                              靖西輸氣管道在分輸站調壓計量區加裝流量調節閥，通過更換孔板來控制流量。流量調節閥為固定模式，其調節開度的設計范圍以當時流量的極值進行估算。但是當下游用戶冬、夏季用氣峰谷差系數差別很大時，流量調節閥不能真正發揮作用。

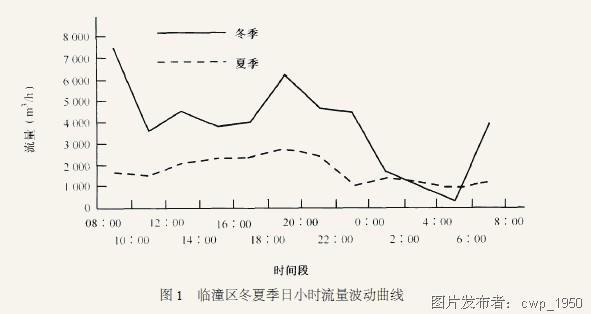

                              圖1為2007年臨潼分輸站冬、夏季日小時波動曲線，用戶用氣最大流量值在冬季，約7800m3/h，夏季的用氣最大流量值僅為2600m3/h，冬、夏季用氣峰谷差在3倍以上。


                              在冬季，原計量二支線DN100管道孔板孔徑為60.583mm，流量調節閥閥芯為100mm，計量支線的流量僅能在0～70%開度的調控范圍內發生相應變化，當開度超過70%時，流量不再發生變化；在夏季，由于用戶用氣量較少，計量支線的流量僅能在0～50%開度的調控范圍內發生相應變化，當開度超過50%時，流量不再發生變化。當流量調節閥冬季的開度調節范圍為50%～70%、夏季的開度調節范圍為40%～50%時，流量會突然增大，容易引起計量超限。
                                  2、原因分析

                              出現以上現象的原因是，場站計量支線流量調節閥的閥芯過大，流通面積遠遠超過計量支線上最大孔板開孔孔徑的流通面積。在實際供氣過程中，調節閥僅能滿足高峰用氣時的流量調節，且在高峰用氣時閥門開度無法實現在0～100%范圍內的調控；當生產處于非滿負荷狀態時，計量支路上孔板開口孔徑較小，流量調節閥工作在小開度范圍內，無法實現流量開度控制，計量支線實際流量調節僅能靠孔板開口孔徑控制。流量調節閥不能真正發揮作用，會使流量超限，產生計量損失。
                                  3、改造方案

                              配備可更換閥芯的流量調節閥，在隨下游用氣量變化更換孔板的同時，更換與之匹配的流量調節閥閥芯，確保閥芯的流通面積小于孔板孔徑流通面積，實現對流量的百分比控制。

                              在設計改造方案時，從控制改造成本，充分利用現有場站工藝設備的角度出發，利用天然氣場站原Rotork電動執行機構，重新設置其靈敏度，配備可更換閥芯的流量調節閥，并且加工制作與調節閥匹配的連接桿。
                                  4、應用效果

                              2007年臨潼站在冬季高峰供氣過程中，將原計量二支線流量調節閥更換為套筒導向型單座調節閥，并根據二支線全年供氣過程中孔板孔徑在30～70mm之間的變化規律，配備了三塊通徑分別為100、50和25mm的閥芯，以備在孔板孔徑更換時相應地更換閥芯。

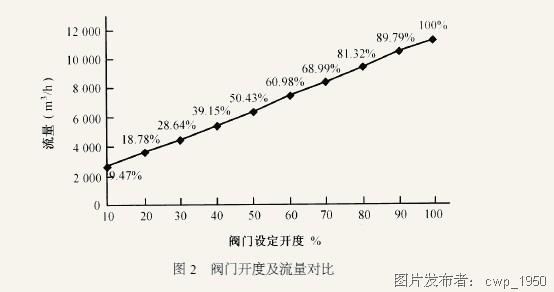

                              因改造時管道正處于高峰用氣工況，現場孔板孔徑為60.583mm，因此配置通徑尺寸為50mm的閥芯，并設定不同閥門開度對其流量進行調節（試點數據見圖2，圖中曲線上的數字為閥門實際開度），發現當流量調節閥開度在0～100%范圍內進行等百分比調節時，計量支線流量會同時呈現相應的等百分比變化，有效地起到了控制流量、防止流量計量超限及消峰填谷的作用。

                                  三、流量調節閥技術改造的意義
                                  1、控制流量
