0 前言

                              國華北京熱電分公司共裝有兩臺機組，1、2號機組同為ABBDKEH21ND31型凝汽抽汽式機組。額定功率為199750kW。主截止閥進口汽壓為88.3bar，汽溫為535℃。冷卻水進口溫度為20℃。汽輪機由雙缸組成，雙排汽口，末級葉片長789mm，排汽直接排入表面式凝汽器。

                              1號機組1999年12月投產。小修周期為一年，自投產至2004年10月共實施小修5次。2004年7月21日，機組在升負荷過程中，DCS自動下達開大高調門的指令，信號反饋為3號高調門沒有動作，系統啟動自保護命令跳機。解體發現3號高調門卡澀，更換新的門芯和活塞環，閉鎖件及擴散器未更換。
                                  1 高壓進汽調節門介紹

                              高壓進汽調節門（下稱高調門）位于主汽門和高壓缸之間，用來控制進入高壓缸的蒸汽流量，從而滿足在不同的負荷下的額定轉速。高調門的執行機構根據控制信號，改變高調門的活塞閥芯的位置，從而達到控制轉子轉速的目的。在緊急情況下，高調門同主汽截止門一起動作，關閉主汽進入汽缸的通道。

                              單臺機組共裝有4個高壓進汽調節門。在機組正常運行狀態下，1號高調門為常閉狀態，2號高調門為全開狀態，3、4號高調門處于動作狀態。即正常負荷下，由3、4號高調門控制進汽量，從而控制機組轉子的轉速，而1、2號門則只在特殊負荷下動作。

                              調門主要部件為：閉鎖件（閥室）、閥芯、擴散器（閥座）、密封裝置、濾網等。閥芯改變其位置，從而改變閥芯與擴散器之間的蒸汽通流面積，控制進汽的流量。活塞閥芯上有兩道溝槽，用來放置彈性的活塞密封環。這兩個彈性活塞環用來密封閥芯和閉鎖件內壁之間的微量間隙。
                                  2 ALSTOM（ABB）對高調門的修正設計

                              事故發生后，ALSTOM設計人員重新進行了設計，取消了兩個活塞環，并做了一些新的修改以保證取消活塞環后的嚴密性。新設計在活塞閥芯的外壁上增加了6道溝槽，與原來的兩道活塞環槽共同充當減壓槽。同時，活塞閥芯的外徑適當增大，閉鎖件內壁和閥芯之間的間隙縮小。閥芯頭部的尺寸也加長了。根據ALSTOM設計人員的計算和試驗，縮小了的間隙以及7道減壓槽共同作用可以保證高調門的嚴密性，能達到對漏汽量的要求。由于保留了原來的活塞環槽，活塞環仍可以安裝。變長的閥芯頭部使閥芯的導向部分變長，增加了閥芯在開關動作時的穩定性。新舊設計的具體對比如圖2。

                              從圖1可以看出新門芯比舊門芯多出了6道溝槽。新門芯頭部長度比舊門芯長度有所增加，新門芯的外徑比舊門芯外徑有增加。具體數值見表1。
                                  3 事故原因分析
                                  3.1 情況說明

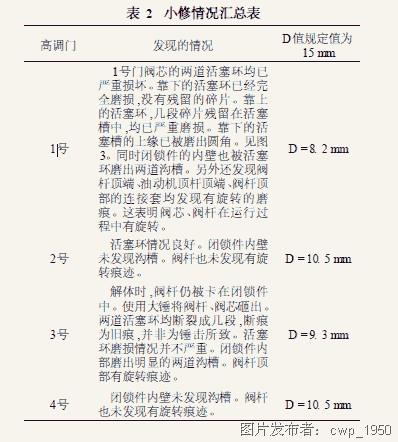

                                  小修時發現的情況見表2。

                                  3.2 關于D值

                              C值為閥桿/油動機頂桿連接套中壓縮彈簧的預緊量。D值是從C值換算出的油動機頂桿伸出結合面的長度。見圖3。

                                  則4個門理論D值分別為：
                                  1號門：D=A-B+C=15mm
                                  2號門：D=A-B+C=15mm
