1 概述

                              安陽鋼鐵公司2×23500m3/h空分項目分別于2006年12月25日和2007年3月24日順利出氧。此套空分為外壓縮流程，主要由以下工藝系統及設備構成：空壓機（MANTURBO）、預冷系統（杭氧）、分子篩系統（杭氧）、膨脹機（杭氧）、空分塔（杭氧）、低壓氮壓機（INGSOLAND）、中壓氮壓機（INGSOLAND）、氧壓機（杭氧）、液體儲槽（蘇氧）、循環水系統。
                                  2 工藝流程

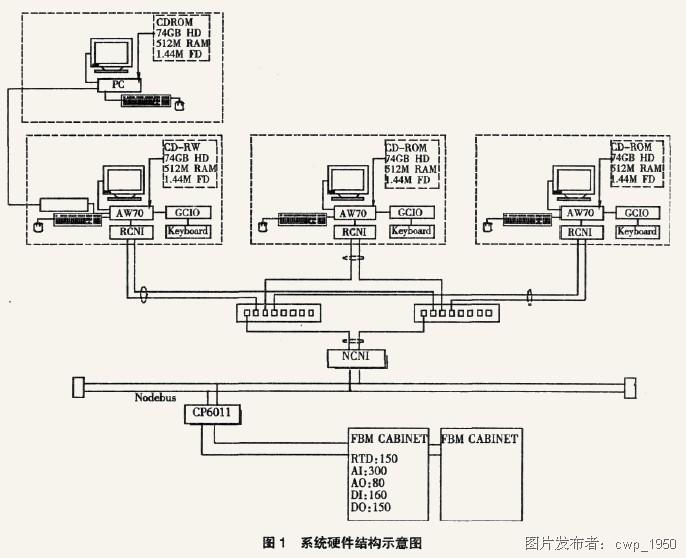

                              整套工藝流程均由上海FOXBORO有限公司的I/ASeries控制系統進行控制，控制系統硬件結構如圖1（見下頁），控制系統包含有一對冗余的控制器CP60FT，冗余的通訊系統，各類輸入/輸出I/O卡件和3個操作站，控制器的總負荷在40%左右，工作運行狀態良好。

                              運用I/A控制系統實現了以O(shè)PC方式與上位調度管理網通訊的功能并圓滿實現了空壓機、氮壓機自動加載，有計劃自動停車，聯鎖緊急卸載，聯鎖緊急停車；氧壓機的自動起動，有計劃自動停車，聯鎖緊急停車；預冷系統聯鎖停水泵；分子篩系統自動切換；循環水系統水泵的聯鎖互投等工藝設備要求實現控制功能，同時還結合實際操作情況實現了冷箱入口閥V101閥自動打開程序和氧壓機自動加載并網程序，經實踐檢驗效果良好。
                                  3 冷箱入口V101閥自動開啟程序

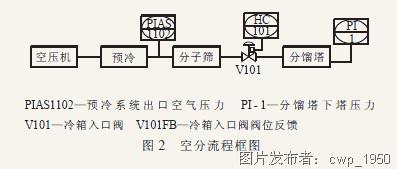

                                  下面重點介紹冷箱入口V101閥自動開啟程序（見圖2）。

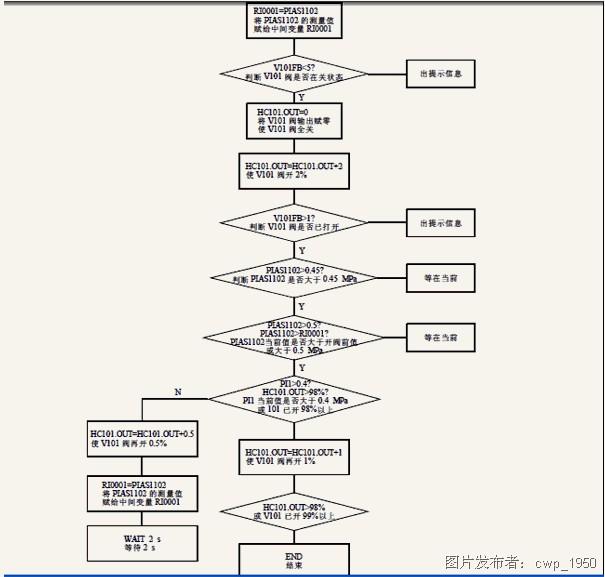

                              V101閥為空氣送入冷箱的總閥門，安鋼23500m3/h空分的V101閥口徑為DN700，一般情況下，V101閥門設計為遠程手操閥，操作員可在中控室操作閥門的開度，在開V101閥時操作員需要根據經驗控制好開閥的速度，以保證預冷系統出口空氣壓空壓機力PIAS1102不低于聯鎖值，若預冷系統出口空氣壓力PIAS1102低于聯鎖值將連鎖空壓機放空，并停預冷系統水泵，從而導致開車時間延長和浪費電能等后果。由此可見，平穩快速地打開V101閥對空分系統較為重要，有鑒于此，針對V101閥編寫了一段程序，程序框圖見圖3。
                               使用此程序后，操作員在開V101閥時只需按下一個軟按鈕，程序會自動執行以下步驟：

                              （1）將V101閥開2%，判斷閥已開后（采用此步是因V101閥氣缸大，動作滯后等反饋信號，避免閥開信號已足夠大而閥門還沒有動作，造成空壓機出口失壓）。

                              （2）再判斷預冷系統出口空氣壓力PIAS1102是否大于（等于）0.45MPa，若壓力低于0.45MPa，就等到壓力恢復到0.45MPa。

                              （3）等壓力恢復到0.45MPa，程序繼續判斷PIAS1102當前值，若大于閥開前的值或大于0.5MPa，程序就再判斷下塔壓力是否到0.4MPa或V101閥已開98%，只要其中一個條件滿足，說明塔內壓力已建立，V101閥以1%的速度至全開。

                              （4）而當程序繼續判斷PIAS1102當前值小于閥開前的值，則停在當前，等到PIAS1102當前值大于（等于）閥開前的值，再繼續判斷下塔壓力到0.4MPa或V101閥已開98%，如果下塔壓力和V101閥門開度都不滿足，則將V101閥再開0.5%，等待2s，重復以上（2）的判斷，如此不斷循環，直到塔內壓力建立后，V101閥以1%的速度開至全開。程序結束。
                                  4 應用情況及分析

                              從DCS記錄的歷史趨勢來看，在冷箱處于冷狀態下（冷箱臨時封閉）由操作員通過手操器手動操作V101閥，將氣體送入冷箱，下塔壓力由0升至0.4MPa約10min，而V101全開再需7min，操作員完成V101閥的控制總時間17min（此時間根據操作員的熟練程度不同會稍有差異）。

                              使用了自動程序后，在冷箱處于正常熱狀態下（冷箱第一次送氣），下塔壓力由0升至0.4MPa約1min，而V101全開再需2min，程序完成V101閥的控制總時間3min。
