一、前言

    執行機構在工業過程控制系統中接受調節器的控制信號，改變操縱變量，使生產過程按預定要求正常執行。執行機構按其能源形式分為氣動、液動和電動三大類。相對氣動、液動執行機構而言，電動執行機構具有：無需特殊的動力源，即使電源失電時，也能保持原執行位置；可遠距離傳輸信號，電纜敷設比氣管和液體管道敷設方便得多，且便于線路檢查；與計算機連接方便簡捷，更適應采用電子信息新技術。

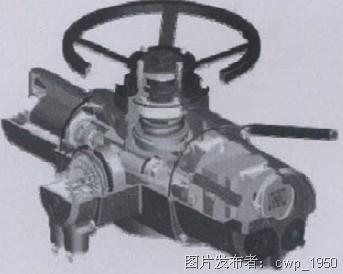

                                                  圖1 智能型電動執行機構三維剖視圖


    隨著微電子技術和控制技術的發展，智能型電動執行機構成為一種發展趨勢。該產品以微處理器作為主控器件，并配有功率控制單元、故障診斷報警單元、人機對話單元，可進行閉環控制，具有數字通信接口。調試時具有非侵入特性，即在不打開電氣箱蓋的前提下可設定各種運行控制參數。

二、工藝要求


    智能型電動執行機構是用于現場或遠距離控制閥門的一種機構。它的作用是在閥門全開、全關或事先調定好的位置處，能自動停車，并發出信號。根據各個控制系統的要求，輸出的信號為開關量、模擬量等，并要求現場和遠距離開度指示一致，當閥門開或關超過公稱額定轉矩時，能自動停車，并發出信號。在運行過程中出現故障，能分別在現場的液晶屏上顯示故障信號，并能向遠距離發出故障信號。同時要滿足現場總路線控制需要遠程數據采集、遠程通信和遠程診斷。

 三、硬件結構設計

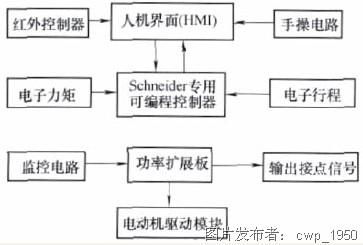

    智能型電動執行機構的電氣控制系統結構如圖2所示，整個系統由專用可編程序控制器、電子行程、電子力矩、電動機驅動模塊、功率擴展模塊、人機界面（HMI）、紅外線控制器、手動操作電路等組成。其中專用可編程序控制器為整個控制系統的核心。它接收各種信號，經過邏輯處理后作出相應的反應，決定是否驅動和如何驅動電動機，并向用戶反饋各類狀態信號。

                                          圖2 智能型電動執行機構的電氣控制系統結構

    1.專用可編程序控制器
    專用可編程序控制器是以施耐德公司現有產品TWDLMDA40DTK為基礎進行定制開發，完成模擬輸入、絕對編碼器信號的高速采集、內置Modbus
    RTU通信協議等專用功能。用于實現對電動執行機構的開和關、現場/遠控、故障診斷報警等的控制。在失電情況下，程序和設置參數可保存50年以上。由于采用通用編程語言，使控制系統軟件的可移植性和可擴充性得到加強。

2.人機界面（HMI）

    智能型電動執行機構的人機界面（HMI）是由一塊128×64的點陣式液晶顯示模塊、6個磁控開關以及紅外接收器組成，整個人機界面通過RS485接口和專用可編程序控制器進行通信。可把輸入指令傳遞到專用可編程序控制器，并在液晶顯示模塊上顯示相應的狀態和提示信息。人機界面也具備二次開發的功能，它采用一個小型的組態軟件，在計算機上繪制好各種狀態頁面，然后下載到人機界面中。此種開發方法具有直觀、靈活的特點。

    3.電子力矩

    電子力矩的實現采用了電阻應變原理。在蝸桿上連接一個貼有4片電阻應變片的彈性變形體，輸出力矩的大小反映為彈性變形體的變形量，電阻應變片阻值也相應變化，經處理放大后導致最終輸出電壓的變化。為了反映開、關向力矩的變化，設計上采用了雙向推拉式結構，電子力矩在不受力的情況下輸出DC5V電壓，開向受力時輸出DC5～10V，關向受力時輸出DC0～5V。這種電子力矩測量直接、實時，線性度、精度都可達到1%以內，遠高于相關標準規定的7%的要求。

4.電子行程

    電子行程與電子力矩一樣是實現智能型電動執行機構的非侵入調試的關鍵部件。國外同類產品一般采用的是增量編碼器，這種結構雖然簡單，但需要后備電池用于停電時的計數。電池需要定時更換，一旦忘記更換，就會帶來數據的紊亂。采用絕對編碼器可有效地避免這一問題，它可以保證上電后輸出碼與機械位置的一致性。輸出采用格雷碼（Gray Code，簡稱G碼），它是典型的循環碼。特點是序號相鄰的兩組代碼只有一位碼不同，且具有循環性。上述特點使全部碼組按序循環相鄰，若以循環碼表示一個循環過程中按順序發生的狀態，則任何狀態變化只對應有一個變量發生變化，這個特點有助于提高電路的可靠性。機械結構為4－4進位方式，共16位表示0～65535，對應輸出軸約1200轉（遠大于普通機械式行程的500轉）。由于在進位時格雷碼的碼值會出現短暫的誤碼輸出，所以專用可編程序控制器在讀入格雷碼時應剔除誤碼，這一般由特定的軟件算法完成。

 5.電動機驅動模塊

    電動機驅動模塊的作用是接收專用可編程序控制器的指令來驅動電動機的正反轉。如果是開關型的電動執行機構可選用兩只交流接觸器作為驅動元件。為了防止交流接觸器的線圈在工作時對專用可編程序控制器和人機界面產生電磁干擾，需要將一只100Ω電阻與一只0.1f電容串聯后并接在交流接觸器的線包上。如果是調節型的電動執行機構可選用一只三相正反轉固態繼電器作為驅動元件。

四、軟件設計

    要實現智能型電動執行機構的開關、現場/遠控和故障報警的管理與控制，關鍵在于專用可編程序控制器的程序設計，它直接關系到電動執行機構開、關到位的準確性與實時性。專用可編程序控制器采用施耐德公司的Twidosoft編程軟件進行編程，整個程序由主程序和多個子程序組成，程序框圖如圖4所示。輸入到可編程序控制器的信號，有來自上位機的操作命令，也有來自現場電動執行機構的信號，操作人員在現場或監控室都能對電動執行機構進行控制。由程序的不斷掃描，實現電動執行機構的開到位、關到位的控制以及電源故障、電動機過熱、力矩故障，機械故障的報警功能。可編程序控制器通過RS485接口與人機界面實現通信，用內部寄存器%MW300，%MW301來顯示和切換人機界面（HMI）操作頁面，同時通過人機界面（HMI）用%MW0低六位來反饋干簧管和紅外線控制器的操作信號。該系統還設置了數據查詢系統，對電動執行機構的操作次數進行累加，歷史上閥門力矩的最大值以及近期的閥位開閥/關閥的力矩最大值數據。并將這些數據放入特定寄存器中，以便通過Modbus
RTU方式，將這些數據傳送到遠方。程序設計的難點在于數據的過濾及處理，它關系到智能型電動執行機構<
