在自動控制過程中，一步一步按順序驅動各個負載動作，稱為順序控制或過程步進型控制。這種控制過程，用繼電器符號程序很難實現程序設計。如果用步進梯形指令來編程，就相對變得很簡單。使用簡單的編程器，根據說明機器工作狀態轉換的圖形，就可以很容易地用這種指令來實現程序設計。
軸承加工中的大部分車床、磨床，都可以算是按順序動作的，有些還對順序有嚴格的要求。我們僅以3MZ1310內溝磨床為例，來看一看是怎樣用步進梯形指令實現它的順序控制的。
這種方法的具體作法是，先根據機床的動作順序和工藝要求畫出狀態轉換圖，然后根據狀態轉換圖，可一步寫出程序，直接把指令輸入PLC，方便又快捷。

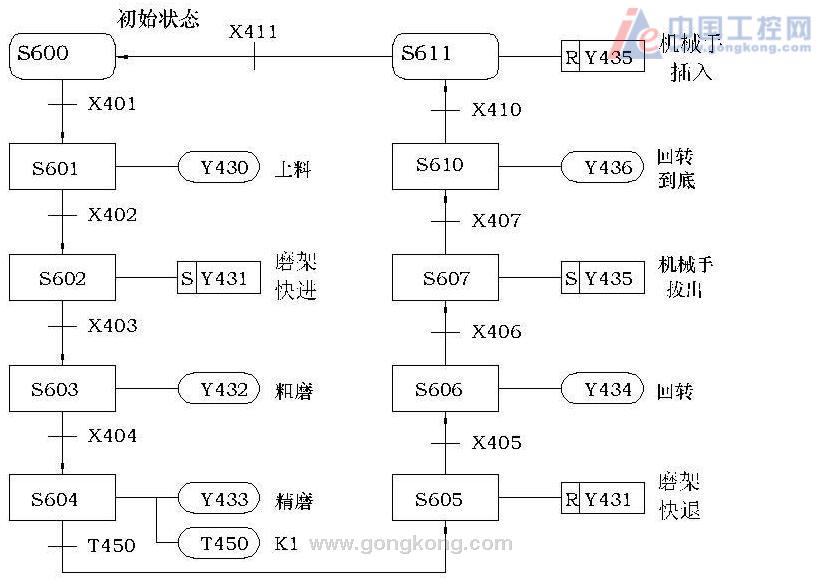

我們采用的可編程控制器是三菱公司的MELSEC F1-40MR， 3MZ1310內溝磨床自動循環的狀態轉換方框圖如圖1。

其中，“S”是狀態器，是用來存儲繼續工作過程的各種狀態，以此來有序地控制機械設備的一種軟器件。

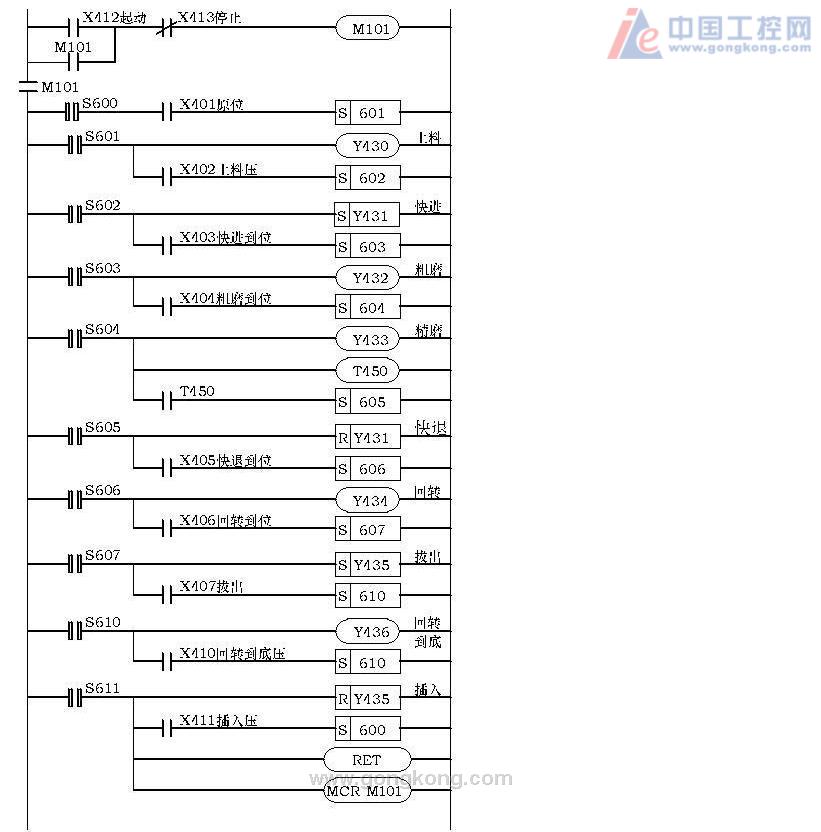

根據上面的狀態轉換方框圖，可以直接寫出用步進梯形圖表示的程序，直接輸入程控器。如圖2“

由于3MZ1310內溝磨床的手動操作部分和通用部分比較簡單，不需要任何復雜的順序控制，可以用常規繼電器順序方法設計，所以這里不再贅述。
從上面這個例子可以看出，步進梯形指令是一種很容易掌握的指令，使用方便，可以用它來進一步提高設計效率，容易實現調試運行。而且大大減少程序所需的步數，也能很容易地為第三者所理解。這種方法適用于機加工中要求順序動作的各種機床。
